라즈베리 파이 4B 매직미러 만들기(#1) - 라즈베리 파이 OS 설치



유행이 지난지 한참된 매직미러이긴 하지만, 몇 가지 업데이트 된 부분도 있고 해서 라즈베리 파이를 구하게 되어 한번 정리해 본다.



준비물

매직미러를 기본적으로 구현하기 위해서는 서버 역할을 하는 소형 컴퓨터가 필요한데, 그 역할을 하는 것이 라즈베리 파이이다. 라즈베리파이는 영국 라즈베리파이 재단에서 교육용으로 만든 초소형 컴퓨터이다.

라즈베리 파이 4B



이를 위해 준비한 준비물은 라즈베리 파이 4B(4GB) 보드, 화면을 뿌려줄 7인치 모니터, 저장장치 역할을 하는 Micro SD 32GB이다.

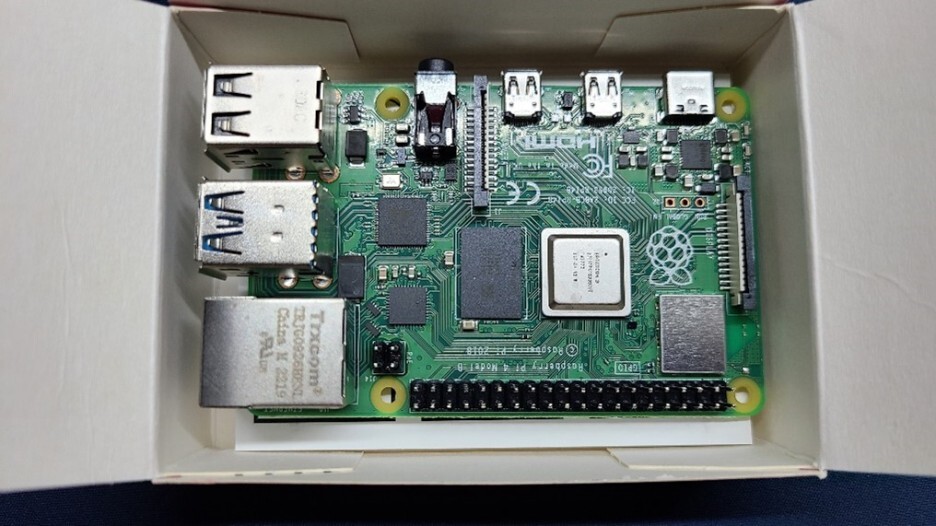

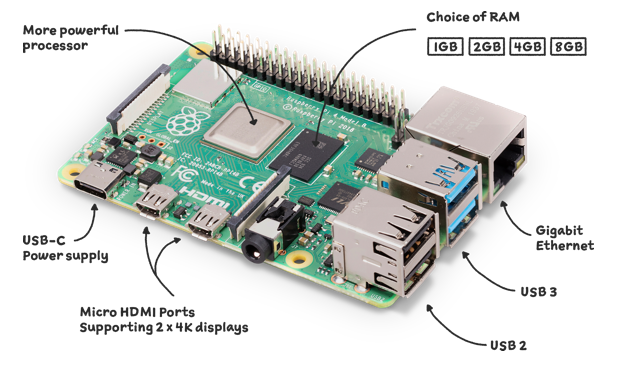

라즈베리 파이 4B 4GB 보드

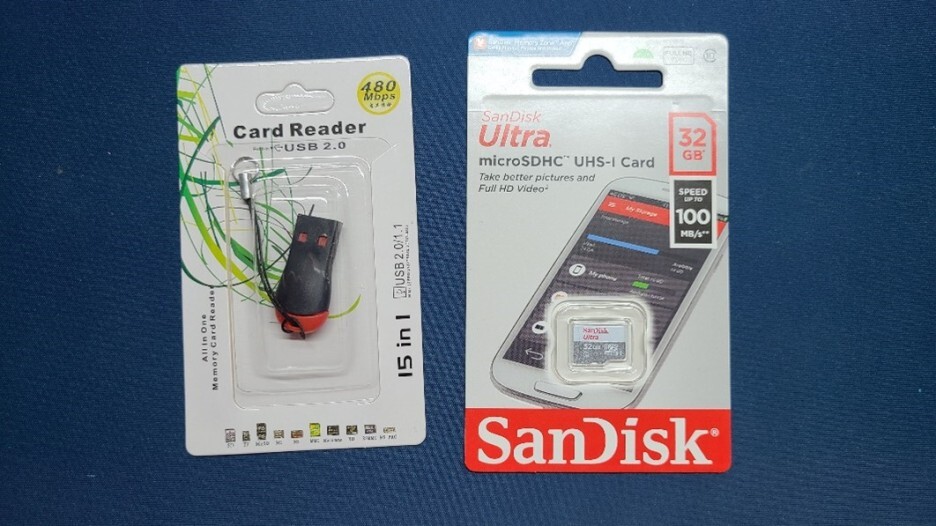

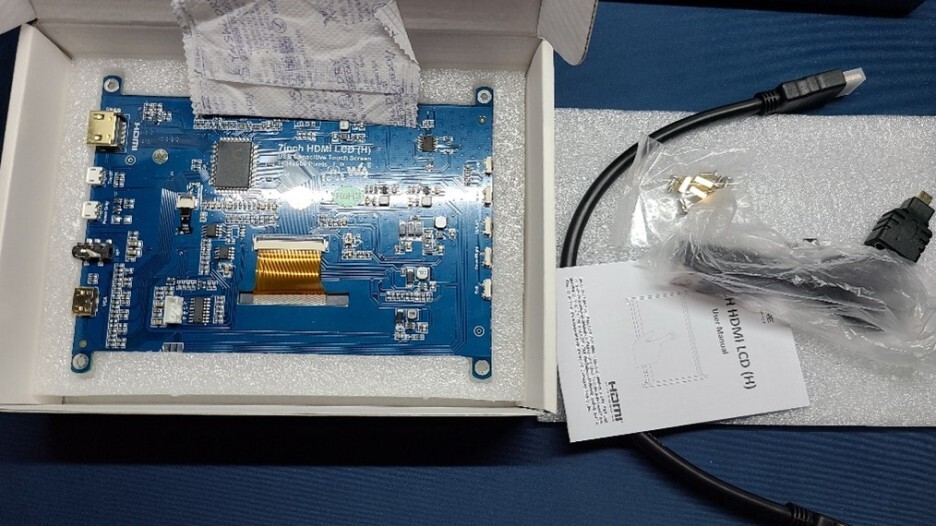

7인치 모니터와 Micro SD 카드

이 초소형 컴퓨터를 활용하여 소형 스크린에 원하는 형태의 메시지를 거울 위에 뿌려주도록 하여 정보를 쉽게 전달할 수 있도록 하는 것이 본 프로젝트의 목적이다. 라즈베리파이가 동작하기 위해서는 Operating System이 필요하고 이 OS를 저장하기 위한 SD카드가 필요하다.





라즈베리 파이 OS 설치하기

먼저 라즈베리 파이가 동작하도록 하기 위한 OS인 라즈베리 파이 OS를 설치해야 한다. 준비된 SD카드를 컴퓨터의 USB에 연결하고 인식된 드라이브를 아래 Pi Imager를 통해 설치한다.

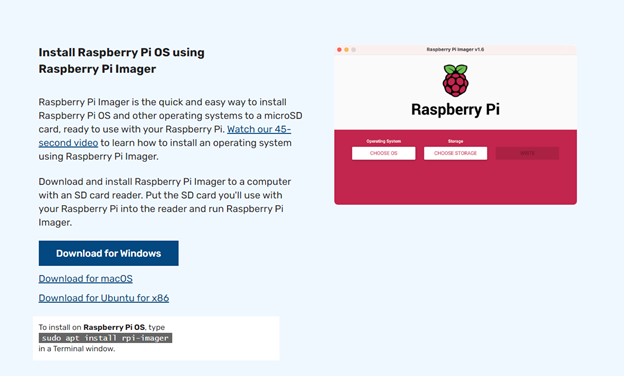

https://www.raspberrypi.com/software/

위 사이트에서 라이베리 파이용 OS를 설치하기 위한 이미징 툴을 다운로드 받는다. 다운로드 받은 파일을 실행하여 설치를 하고, 설치 완료하면 아래와 같은 화면에서 Pi Imager를 실행한다

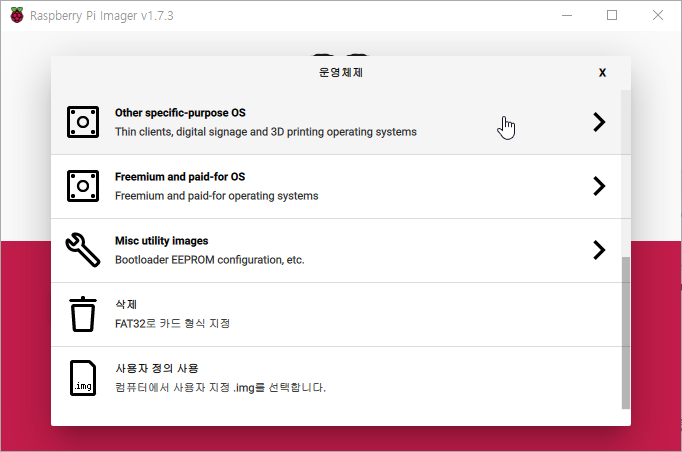

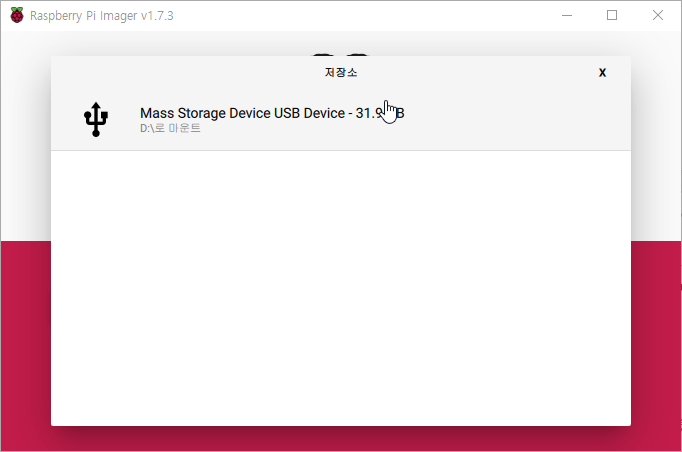

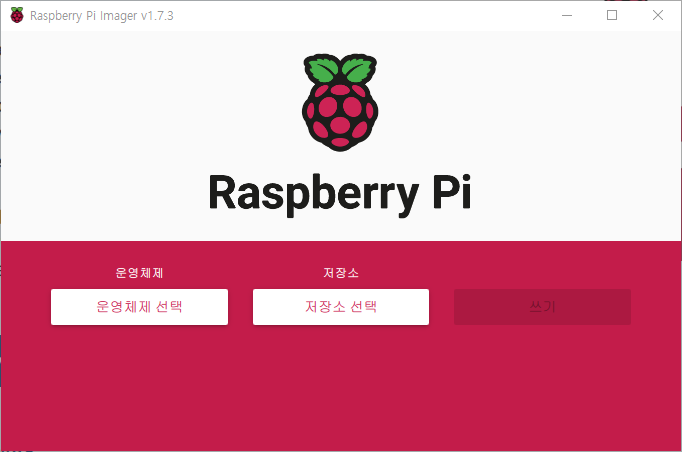

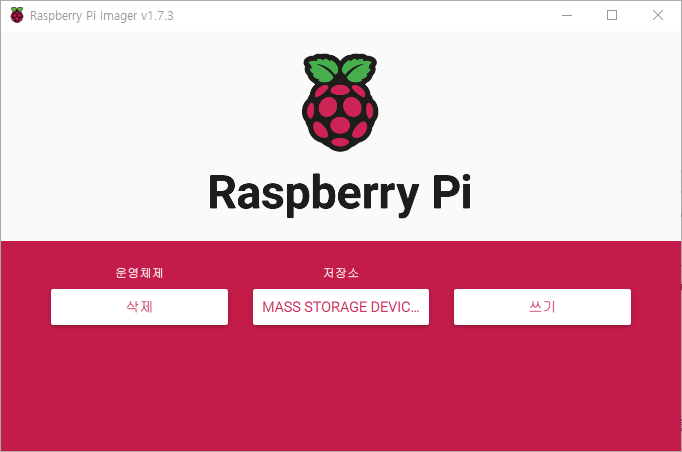

Pi Imager가 실행되면 아래와 같이 선택할 수 있는 3개의 버튼이 있다. 먼저 USB포트에 연결한 SD카드를 포맷하기 위해 운영체제 선택을 클릭하여 나오는 메뉴 중 아랫쪽의 삭제 메뉴를 선택하여 SD카드를 포맷한다. 삭제를 선택 후 저장소 버튼을 클릭하여 USB가 마운트 된 드라이브를 선택하고 마지막 3번째 버튼이 활성화 되면 쓰기 버튼을 클릭하여 포맷을 시작한다.

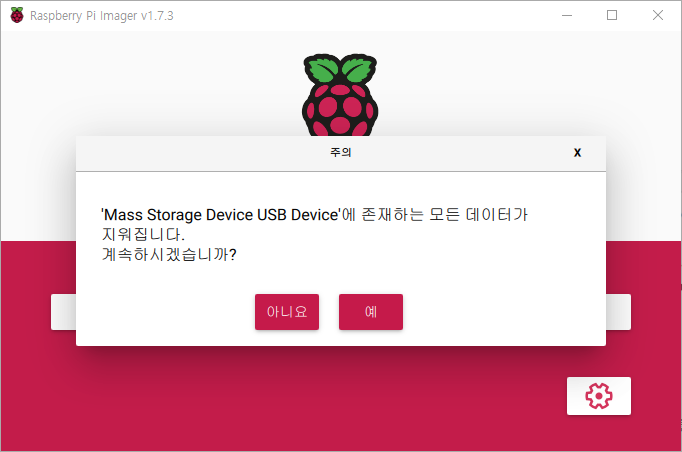

포맷을 시작하면 SD카드의 내용이 지워진다는 경고창이 뜨는데 “예”를 클릭하고 포맷을 진행한다. 완료가 되면 SD카드를 그대로 USB 포트에 연결한 상태로 두고 다음 단계인 OS를 설치하는 단계를 진행한다.

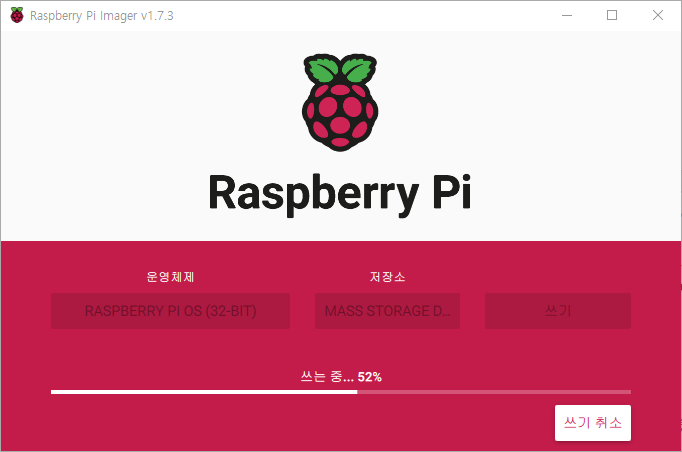

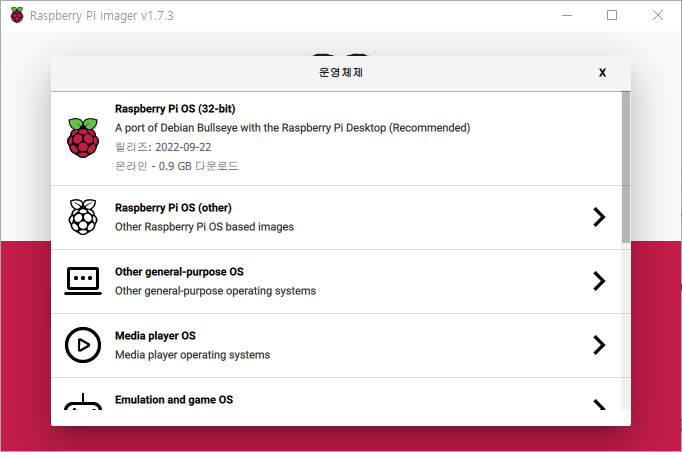

첫번째 버튼을 클릭하고 나오는 메뉴에서 제일 위의 Rasberry Pi OS를 선택한다. 그리고 두번째 버튼의 저장소가 연결된 SD카드가 선택되었는지 확인하고 쓰기 버튼을 클릭하여 OS 이미지를 SD카드에 복사한다.

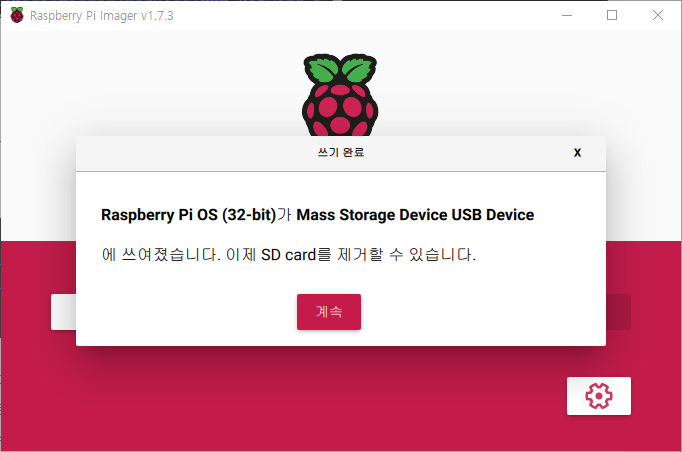

쓰기가 완료되었다면 이제 OS Image가 SD카드에 설치된 것이다.





라즈베리 파이 OS 기본 설정

이제 이 SD카드를 라즈베리 파이 본체의 SD 슬롯에 삽입한다. 뒷면에 보면 SD카드를 꽂을 수 있는 슬롯이 있는데 여기에 연결한다.

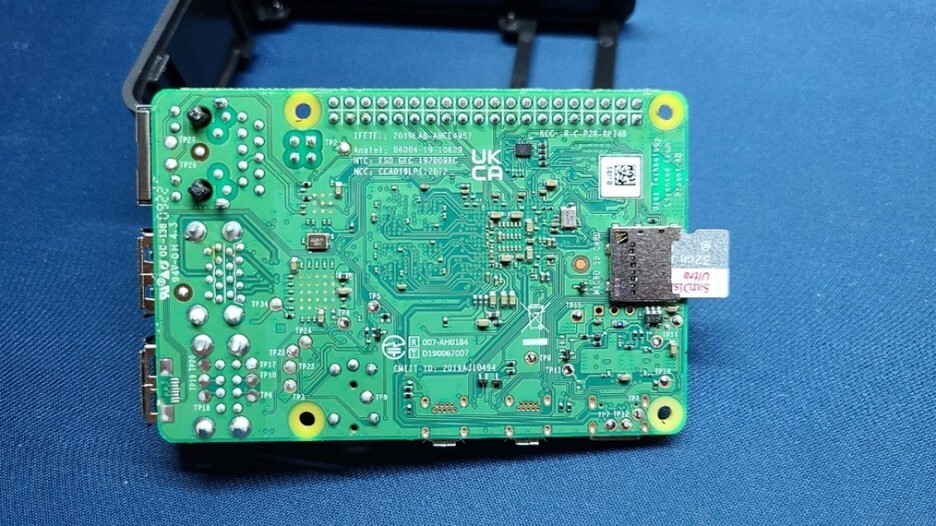

본체 뒷면에 SD카드를 꽂을 수 있는 슬롯에 SD 카드를 넣는다.

기본적으로 라즈베리 파이에 전원이 들어오면 SD카드 데이터를 먼저 읽어 들이기 때문에 전원이 켜지면서 바로 라즈베리 파이 OS가 구동된다.

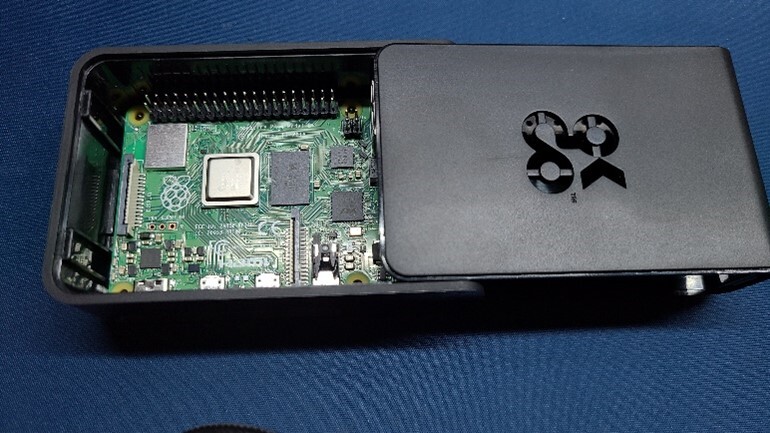

라즈베리 파이 보드를 안전하게 사용하기 위해 라즈베리 파이 전용 케이스에 장착한다. 라즈베리 파이의 측면에 USB 포트가 있는데 초기 OS설정 작업을 위해 USB 키보드와 마우스를 연결한다.

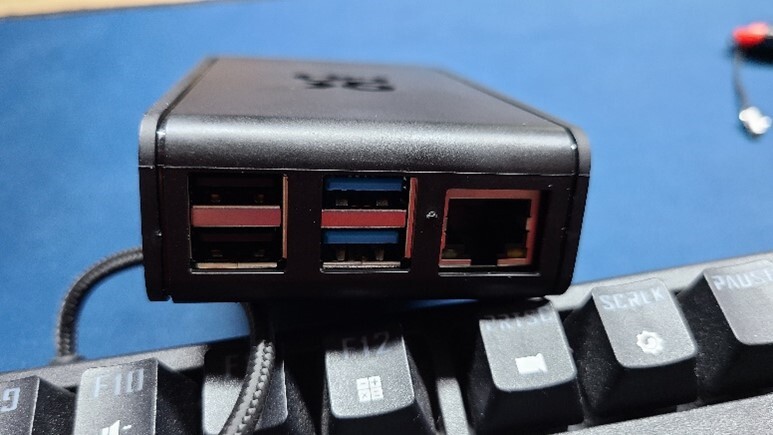

케이스 구성은 필수인 듯 하다. 측면의 USB 포트에 키보드 마우스를 연결한다.

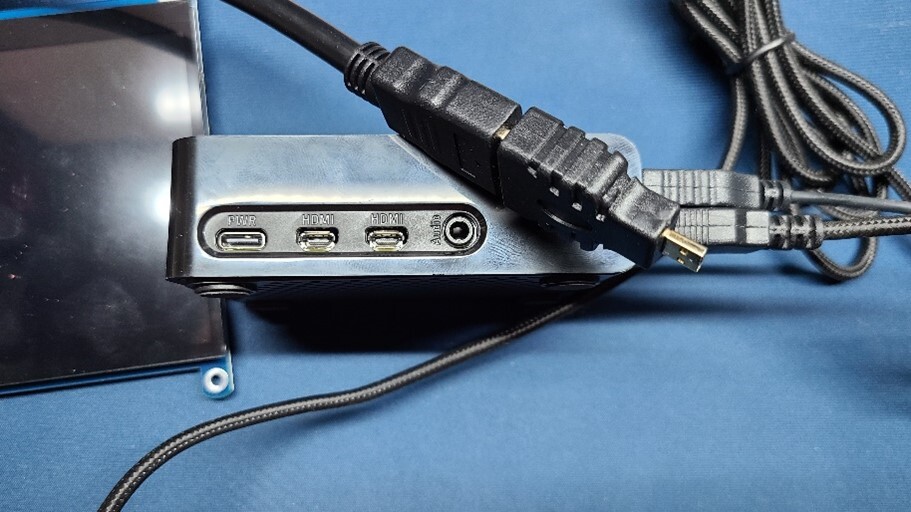

라즈베리 파이 후면부에는 전원단자와 HDMI 단자가 있는데 화면 출력을 위한 소형 스크린을 HDMI 단자를 이용하여 서로 연결한다. 라즈베리 파이의 HDMI 단자는 Mini HDMI 단자이기 때문에 여기서는 HDMI to Mini 컨버터 단자를 연결하여 구성하였다.

앞쪽에 전원부와 HDMI, 3.5mm 오디오 포트가 있다.

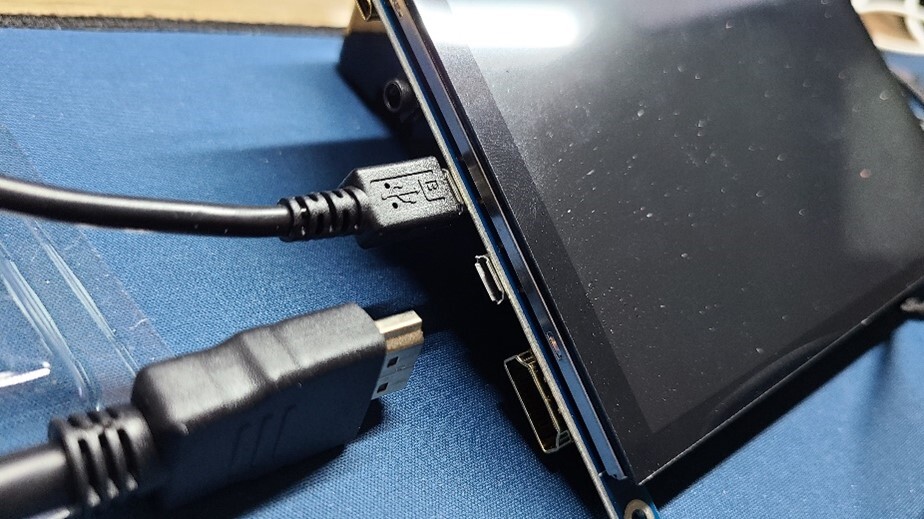

소형 모니터에도 전원을 연결하고 HDMI 케이블을 이용하여 라즈베리 파이와 연결하여 화면 신호를 받을 수 있도록 구성한다. 연결이 다 되었으면 최종적으로 라즈베리 파이의 전원 케이블을 연결하여 전원이 켜지게 한다. 라즈베리 파이는 별도의 전원 버튼이 없기 때문에 전원이 연결되면 바로 켜지는 구조이다.

모니터와 라즈베리파이를 HDMI 케이블로 연결 후 전원을 넣는다.

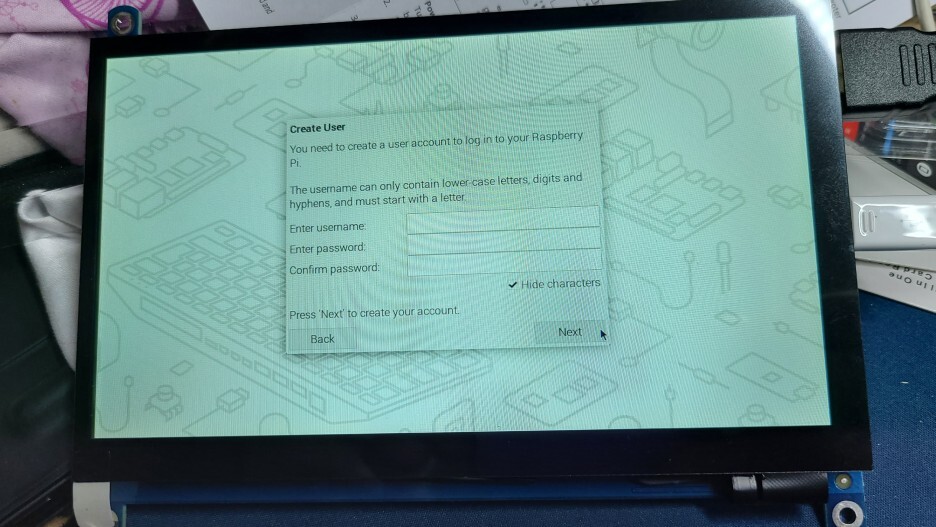

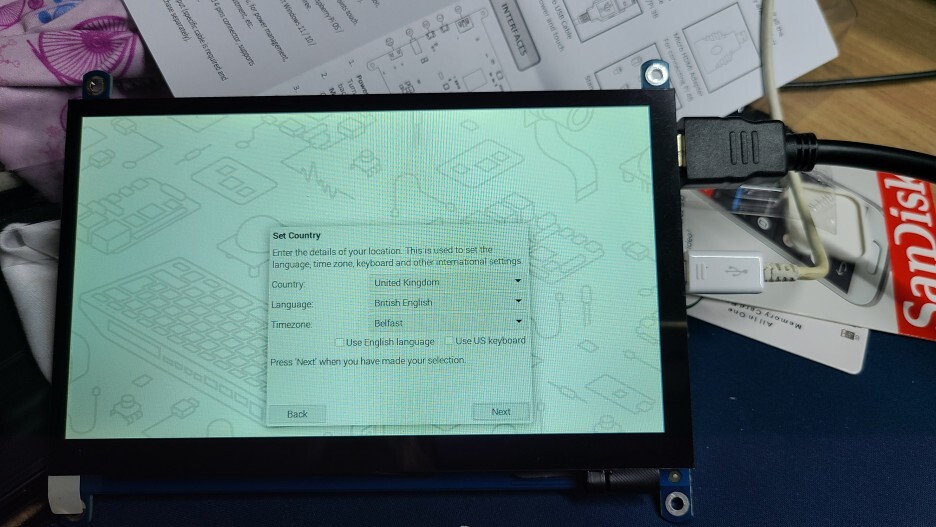

케이블이 모두 연결된 상태에서 전원을 켜면 모니터에 라즈베리 파이 OS의 초기 설정화면을 볼 수 있다. 제일 먼저 언어 설정인데 기본 영어로 되어 있는 상태를 두고 Use US Keyboard 체크 박스를 체크한 상태로 다음으로 넘어간다. 다음은 유저 생성인데 원하는 유저아이디와 패스워드를 넣고 관리를 위한 계정을 생성한다.

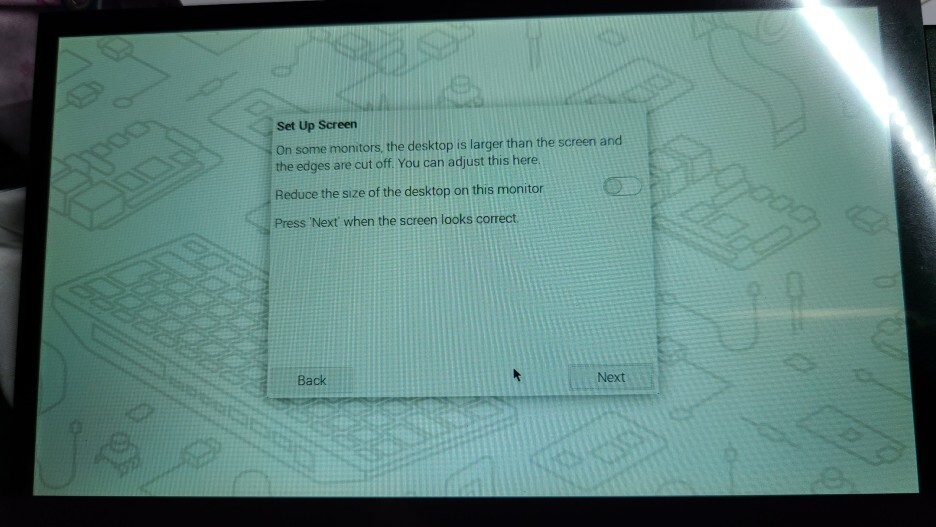

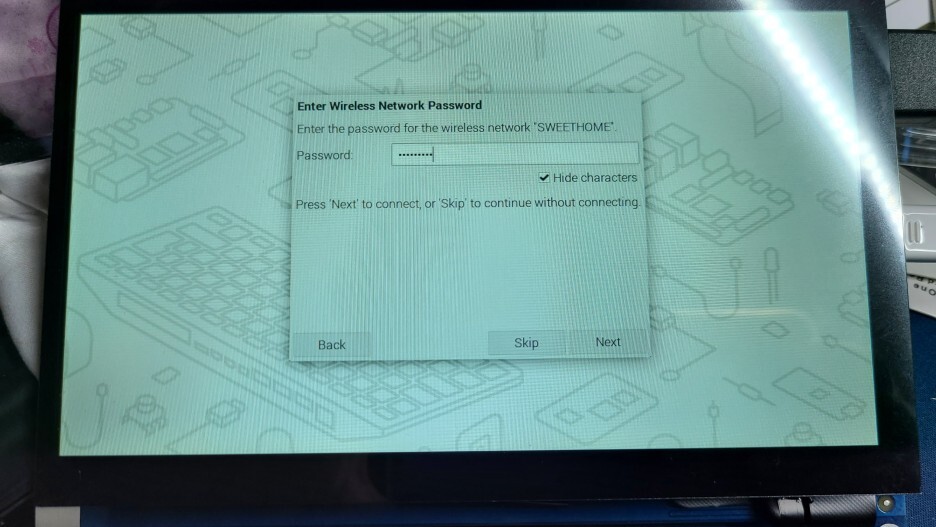

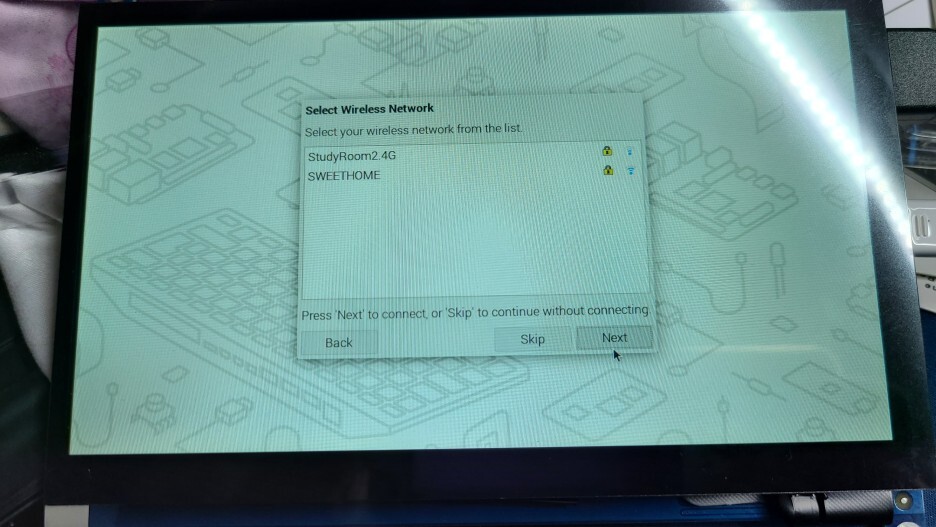

스크린 설정은 그냥 넘어가고 다음은 네트웍 설정이다. 라즈베리 파이는 유선, 무선 네트웍을 모두 지원하는데 여기서는 무선 네트웍을 설정하였다. 잡히는 무선 네트웍을 선택하고 보안 패스워드를 입력하여 네트웍에 연결한다.

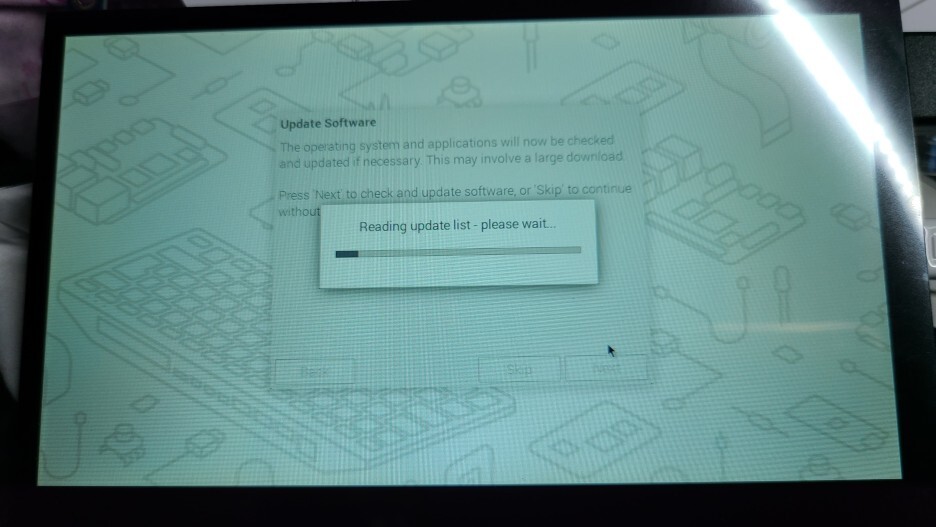

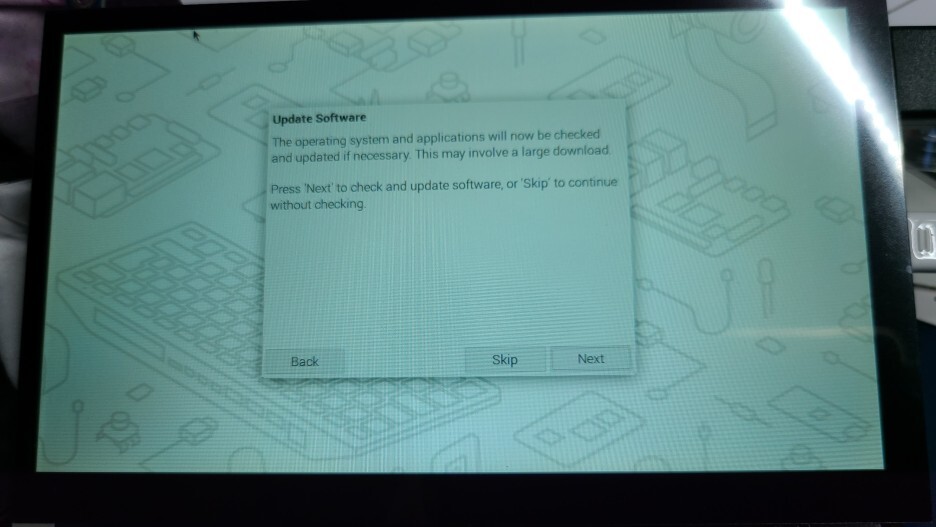

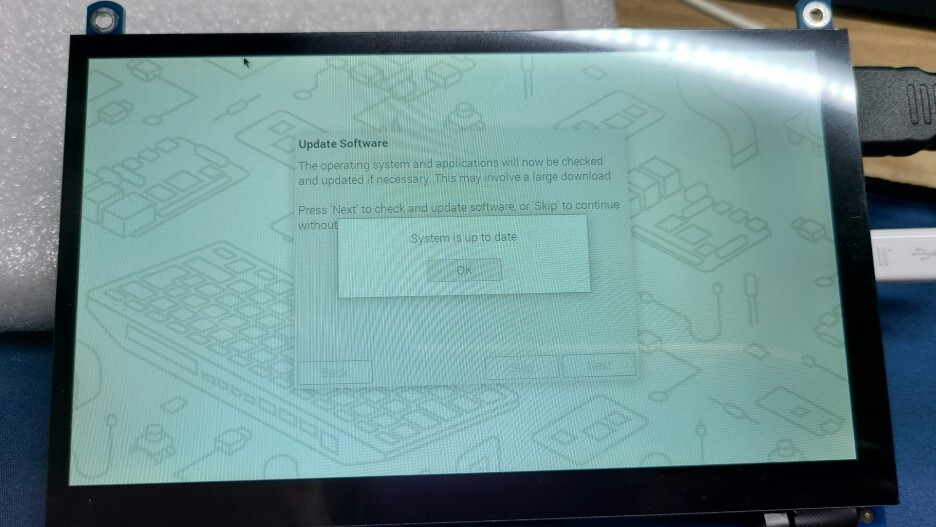

네트웍이 연결되고 나면 OS를 업데이트할 것인지 물어보는데, 다음 버튼을 눌러 업데이트를 진행한다.

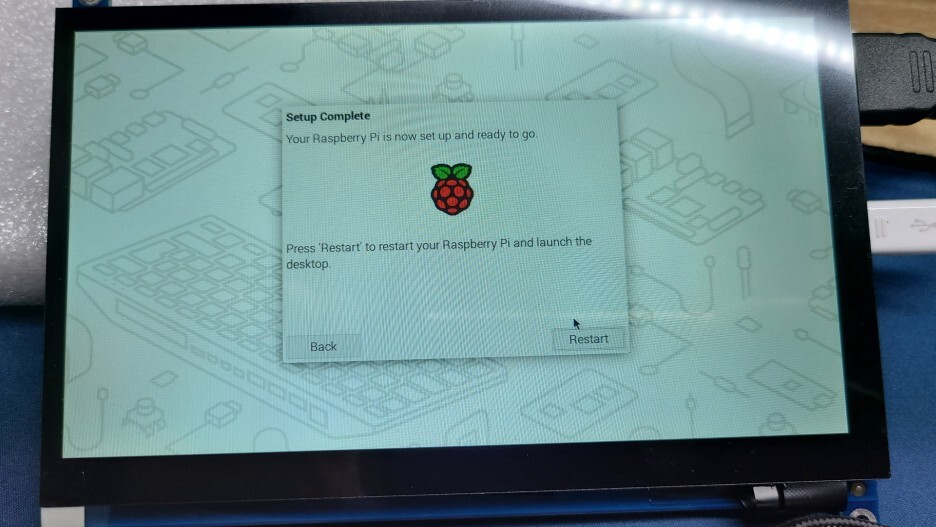

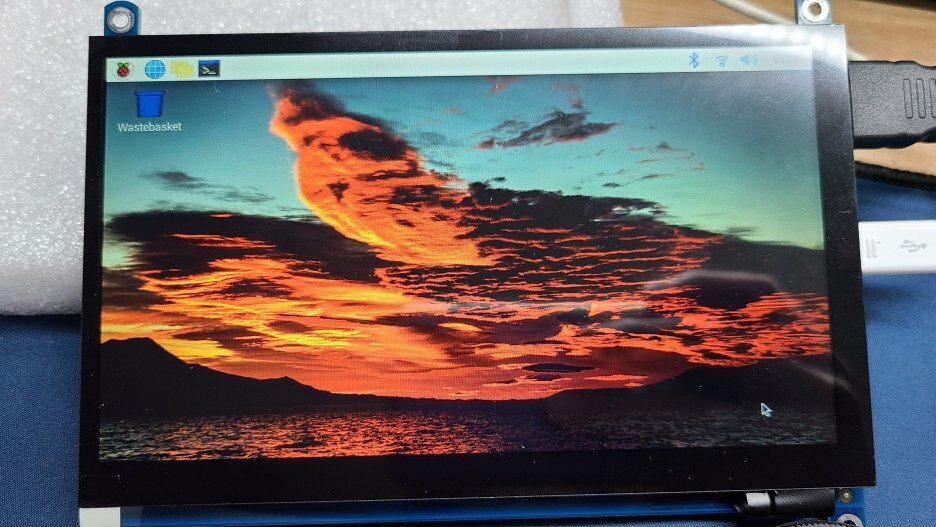

업데이트가 완료되었다는 메시지가 뜨고 모든 설정이 완료되면 라즈베리 파이 OS가 구동되고 리눅스와 비슷한 화면의 바탕화면과 태스크바를 확인할 수 있다.
